一、概述氣動三片式卡箍球閥產品概述
氣動三片式卡箍球閥是由角行程的氣動執行機構和球閥組成，適用于兩位切斷和調節的場合。氣動卡箍球閥閥體與執行機構的連接采用直連方式。
氣動三片式卡箍球閥 產品特點
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
氣動三片式卡箍球閥 適用場景
氣動卡箍式三片式球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。

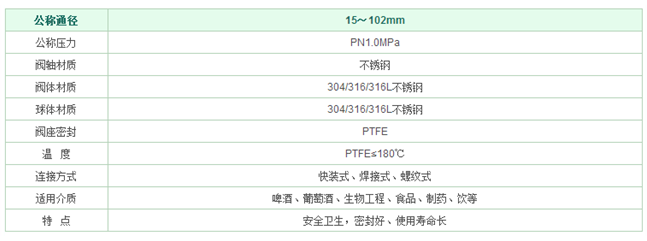

技術參數和性能
主要零件材質
連接方式 | 卡箍連接 |
零件名稱 | 閥體閥蓋 | | CF8(304) | CF8M(316) |
球體、閥桿 | | 0Cr19Ni9 | OCr17Ni12Mo2 |
密封圈、填料 | 聚四氟乙烯 |
適用工況 | 適用介質 | | 硝酸等腐
蝕性介質 | 醋酸等腐
蝕介質 |
適用溫度 | -30~150 |
| | | | | | |
附 件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
二、整機工作原理
當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。
電磁閥：配二芯線一根
限位開關：配四芯線一根
三、 衛生級氣動球閥是由氣動角行程執行器與衛生級球閥裝配組成。亦稱氣動卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級氣動球閥閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。氣動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

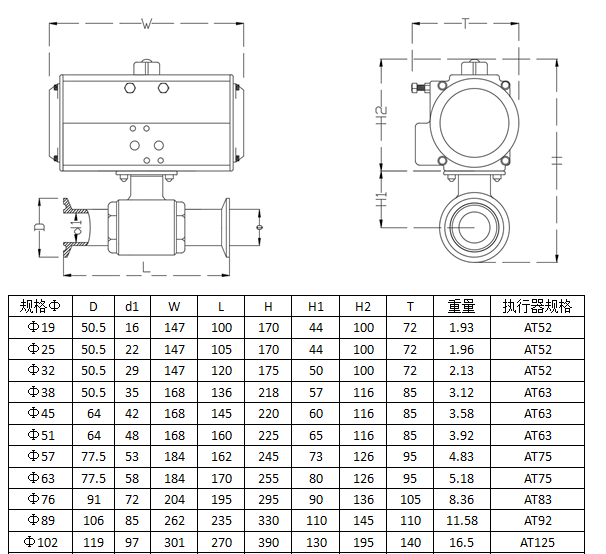

連接尺寸及重量
四、訂購須知
1. 請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。
2. 根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3. 可選配控制附件： （1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
